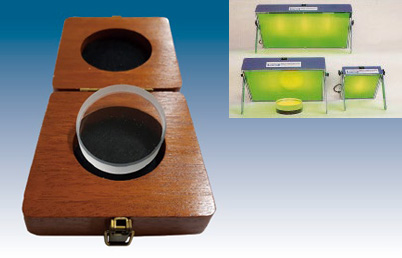

Optical Lens & FMD Lamp
옵티컬 렌즈 & FMD램프
제품의 평면도 측정용 옵티칼 렌즈 및 밴드 측정용 램프입니다.
※ You can check the contents by scrolling left / right.
| 용도 | 광학렌즈와 FMD 램프를 이용하여 피삭재의 평면도를 측정하는 기구입니다 |
|---|---|
| 특징 | FMD램프의 장점은 간편하고 내구성이 뛰어나고 작업제품의 손상 없이 측정할 수 있습니다. Green Filter 사용으로 높은 시각적 효과를 부여하고 눈의 피로를 덜어 주고 선명한 Band를 인식할 수 있어 측정이 용이합니다. 이동식이어서 이동이 쉽고 설치가 간편합니다. |
| FMD Lamp 사양 | Optical Lens 사양 | |||
|---|---|---|---|---|
| Code | Watt | Window Size | 평면도 | 0.1, 0.05㎛ |
| FMD-12 | 4 | 6”×8” | Size | φ40, φ50, φ60, φ80,φ100, φ130, φ150, φ200 |
| FMD-16 | 12 | 10”×12” | ※ 그 밖의 size 및 평면정도는 별도 주문제작 가능합니다. | |
| FMD-30 | 30 | 11”×17” | ||
Plate Type & Purpose
| 종류 | CODE No. | 9450 | 410 | 415 | 437 | 431 | 432 | 434 | 435 | Mechano Cloth | Peron PSU |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 530 | 540 | ||||||||||||
| 레이온(인조섬유) | ● | ● | ● | 예비 연마용 |
마감용 | 특수 기포를 넣은 합성섬유 STD는 일반사용이며 PSU는 장시간 사용에 적당함. |
|||||||
| 면 | ● | ● | ● | ||||||||||
| 압축모 | ● | ● | 케미칼 |
||||||||||
| 함성섬유 서포터 | ● | ● | |||||||||||
| DIAMOND 입경 |
HYPREZ Diamond Slurry 사용범위 |
1/10μ | ● | ||||||||||
| 1/4 | ● | ● | ● | ||||||||||
| 1/2 | ● | ● | |||||||||||
| 1 | ● | ● | ● | ● | ● | ● | |||||||
| 3 | ● | ● | ● | ● | ● | ||||||||
| 6 | ● | ● | ● | ● | ● | ||||||||
| 9 | ● | ||||||||||||
| 15 | ● |
|
|||||||||||
| 연마재 | 알루미나 황사상 | ● | |||||||||||
| 알루미나 정밀사상 | ● | ● | ● | ● | |||||||||
| 신화 세륨 | ● | ● | |||||||||||
| 병용 페이스트 / 윤활유 | 수성 유성 |
수성 | 수성 유성 |
수성 | |||||||||
| Size | 105/200/230/380/610/910 (그 외는 특별 주문품) | ||||||||||||
